透明塑料激光焊接溢膠問(wèn)題的原因與解決方案

在消費(fèi)電子元器件、醫(yī)療器械和汽車(chē)傳感器制造領(lǐng)域，透明塑料激光焊接技術(shù)因其熱影響區(qū)小、無(wú)顆粒污染等優(yōu)勢(shì)得到廣泛應(yīng)用。然而，焊接過(guò)程中出現(xiàn)的薄膜溢膠問(wèn)題，直接影響產(chǎn)品密封性能和外觀質(zhì)量，成為制約工藝發(fā)展的關(guān)鍵技術(shù)瓶頸。

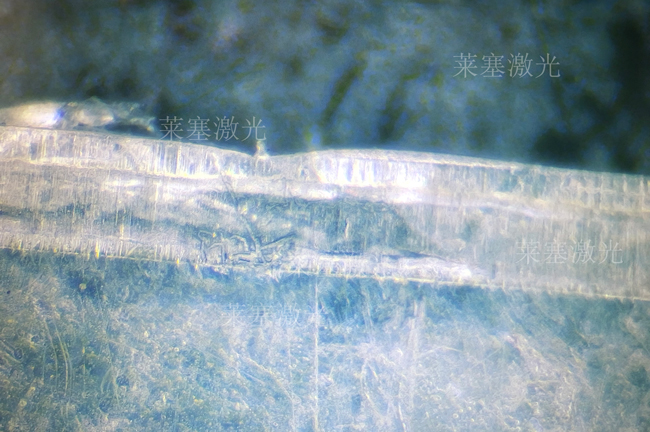

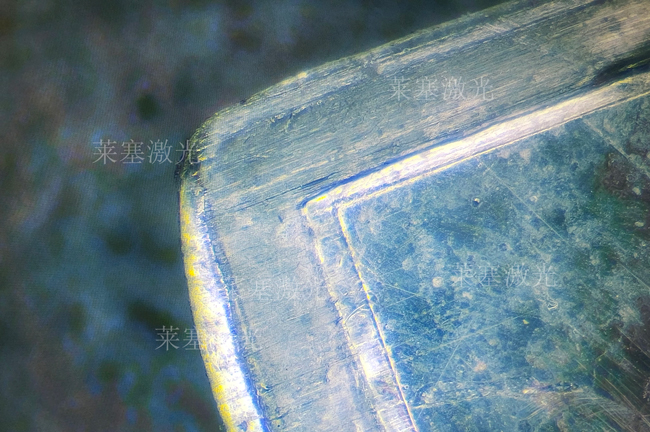

溢膠問(wèn)題的形成機(jī)理與影響因素

薄膜溢膠本質(zhì)上是由于熔融塑料在焊接界面處的過(guò)度流動(dòng)所致。當(dāng)激光能量密度超過(guò)材料最佳吸收范圍時(shí)，界面溫度會(huì)超過(guò)材料的熱降解閾值，導(dǎo)致聚合物分子鏈斷裂，熔體黏度顯著降低。這種低黏度熔體在夾緊壓力作用下，極易從焊接區(qū)域擠出形成溢膠。

材料特性的匹配度是另一個(gè)關(guān)鍵因素。以常見(jiàn)的聚碳酸酯（PC）和聚甲基丙烯酸甲酯（PMMA）焊接為例，兩種材料的熱膨脹系數(shù)差異可達(dá)15%以上，在相同的熱輸入條件下會(huì)產(chǎn)生不均勻的熔融行為。此外，材料中的增塑劑含量和分子量分布也會(huì)顯著影響熔體流動(dòng)特性。

設(shè)備參數(shù)設(shè)置的合理性同樣至關(guān)重要。過(guò)高的夾緊壓力（>0.8MPa）會(huì)強(qiáng)制排出熔融材料，而掃描速度與功率密度的不匹配則會(huì)破壞熔池穩(wěn)定性。我們的實(shí)驗(yàn)數(shù)據(jù)顯示，當(dāng)線性能量密度超過(guò)35J/mm時(shí)，溢膠風(fēng)險(xiǎn)將急劇增加。

工藝參數(shù)的精細(xì)化調(diào)控策略

通過(guò)大量工藝實(shí)驗(yàn)，我們總結(jié)出以下有效的參數(shù)優(yōu)化方案：

激光掃描策略的優(yōu)化顯示，采用環(huán)形掃描路徑比傳統(tǒng)線性掃描可降低25%的溢膠發(fā)生率。這是因?yàn)榄h(huán)形掃描能實(shí)現(xiàn)更均勻的熱量分布，避免局部過(guò)熱。建議將掃描速度控制在80-150mm/s范圍內(nèi)，并根據(jù)材料厚度進(jìn)行動(dòng)態(tài)調(diào)整。

夾緊力系統(tǒng)的改進(jìn)方案包括使用帶壓力反饋的伺服控制系統(tǒng)，將初始接觸壓力設(shè)定在0.2-0.4MPa范圍，在焊接過(guò)程中維持恒定壓力。對(duì)于厚度小于1mm的薄壁件，建議采用階梯式壓力控制，在熔融階段將壓力降至初始值的60%-70%。

在能量控制方面，采用脈沖調(diào)制技術(shù)比連續(xù)波激光更有利于控制熔池形態(tài)。通過(guò)將激光功率設(shè)置為額定值的70%-85%，脈沖頻率調(diào)整至200-500Hz，可有效控制熔融深度，避免過(guò)度熔化。

材料選擇與預(yù)處理的關(guān)鍵要點(diǎn)

材料的選擇對(duì)控制溢膠至關(guān)重要。建議優(yōu)先選擇熔融指數(shù)匹配的材料組合，差異應(yīng)控制在2g/10min以?xún)?nèi)。對(duì)于要求嚴(yán)格的醫(yī)療器件，推薦使用經(jīng)過(guò)改性的激光焊接專(zhuān)用材料，這些材料通常具有更窄的熔融溫度區(qū)間。

材料預(yù)處理同樣不可忽視。注塑成型的塑料件應(yīng)在85℃環(huán)境下干燥4小時(shí)以上，使含水率降至0.02%以下。對(duì)于易吸濕材料如PA6、PBT等，還需要在焊接前進(jìn)行真空除濕處理。

實(shí)際應(yīng)用案例與效果驗(yàn)證

某汽車(chē)傳感器制造商在ABS外殼焊接中，通過(guò)以下綜合改進(jìn)措施，成功將溢膠不良率從18%降至2.5%：

首先優(yōu)化激光參數(shù)，將峰值功率從180W降至150W，同時(shí)采用1.2mm離焦量的環(huán)形掃描；其次改進(jìn)夾具設(shè)計(jì)，使用帶硅膠緩沖層的專(zhuān)用治具，將夾緊壓力穩(wěn)定在0.35MPa；最后在材料方面選用熔融指數(shù)相匹配的激光焊接級(jí)ABS，并在焊接前進(jìn)行嚴(yán)格的干燥處理。

經(jīng)過(guò)這些改進(jìn)，不僅解決了溢膠問(wèn)題，還將焊接強(qiáng)度提升了30%，密封性能完全滿(mǎn)足IP67防護(hù)等級(jí)要求。該案例證明，通過(guò)系統(tǒng)性的工藝優(yōu)化，完全可以實(shí)現(xiàn)高質(zhì)量的透明塑料激光焊接。

技術(shù)發(fā)展趨勢(shì)與展望

隨著新材料和新技術(shù)的發(fā)展，透明塑料激光焊接工藝正在持續(xù)改進(jìn)。超快激光技術(shù)的應(yīng)用使得熱輸入控制更加精確，新型復(fù)合材料的開(kāi)發(fā)為焊接性能優(yōu)化提供了更多選擇。未來(lái)，通過(guò)人工智能算法實(shí)現(xiàn)焊接參數(shù)的實(shí)時(shí)優(yōu)化，將進(jìn)一步提升工藝穩(wěn)定性和產(chǎn)品質(zhì)量。
